Indryani SRJ: Backup and Restore

A. Tujuan

ü Mengetahui cara backup and restore IOS pada switch dan router pada packet tracer

ü Dapat mengetahui konfigurasi dasar dan pemberian ip pada interface di switch dan router

B. Pendahuluan

Backup dan restore sangat dibutuhkan dalam mengelola jaringan yang kita buat, ketika router atau switch terjadi kerusakan dalam hardware atau software (IOS), kita bisa mengembalikan semua konfigurasi yang kita buat kedalam router atau switch yang baru kita pasang, selain itu kita bisa mengupgrade system IOS yang terpasang didalam router atau switch hal yang harus diperhatikan adalah seri yang terpasang didalam cisco atau switch.

C. Alat dan Bahan

· 1 Unit PC/Leptop

· Packet tracer

· Topologi cisco

D. Langkah Kerja

Topology

Backup and restore with TFTP server packet tracert

Koneksikan komputer ke switch menggunakan kabel konsol dengan susunan berikut

Di PC0

Pada PC0 gunakan kabel console dan pilih “RS 232” lalu sambungkan pada switch.

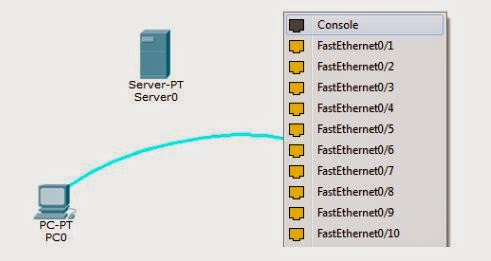

Di switch

Pilihlah kabel Console.

Konfigurasi Server TFTP

1. Klik server kemudian pilih dekstop lalu ip configuration setting ip sesuai dengan jaringan yang kita inginkan, disini saya menggunakan

IP 23.23.23.23

Netmask 255.255.255.0

Gateway 23.23.23.1

DNS Server 23.23.23.1

Konfigurasi switch

1. Remote switch menggunakan kabel konsol.

2. Pada PC0 pilihlah Desktop lalu Terminal.

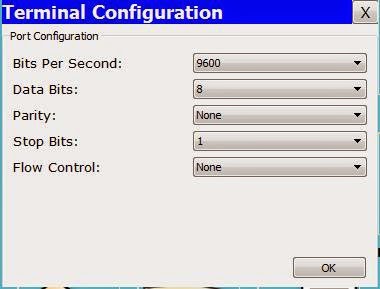

3. Akan ada tampilan seperti gambar dibawah Terminal Configuration, Klik “OK”

4. Terminal akan muncul seperti itu untuk meremote switch

5. Setting ip address pada switch agar terkoneksi ke server tftp di server.

Keterangan:

- Pertama kita masuk dahulu ke previlage dengan switch>en

- Perintah #ex itu untuk keluar (exit)

- Lalu masuk ke global dengan switch#conf t

- #switch(config-if) adalah interface configuration mode

- Switch(config-if)#ip address 23.23.23.1 255.255.255.0 untuk setting ip agar terkoneksi ke server tftp.

6. Cek ip yang terdapat di interface vlan 10

Masukkan perintah switch#sh interfaces vlan 10 lalu tekan enter.

7. Kemudian tes koneksi dari switch ke server, dengan menggunakan perintah switch#ping IP yang sudah diatur tadi (23.23.23.23)

Backup IOS switch ke server tftp

1. Untuk membackup IOS switch ke tftp server kita harus tau versi IOS yang sedang kita gunakan di switch cara untuk melihatnya :

Switch#dir flash:

2. Lakukan pengcopyan IOS switch cisco ke server tftp

Dengan perintah switch#copy flash: tftp:

Lalu pilih directory pertama, gunakan yang yang c2950 jika tidak bisa gunakan yang dibawahnya vlan.dat.

Kemudian masukkan IP yang sudah diatur 23.23.23.23

Dan terakhir tambahkan backup pada vlan.backup.dat lalu enter

Jika ada OK tandanya sudah berhasil.

3. Cek file di server apakah sudah tercopy diserver atau belum

Klik pada Server0 kemudian pilih Config lalu pilih TFTP, nah lihat disitu apakah sudah tercopy atau belum, seperti gambar dibawah ini. Vlan.backup.dat sudah tercopy ke server.
